جائزہ

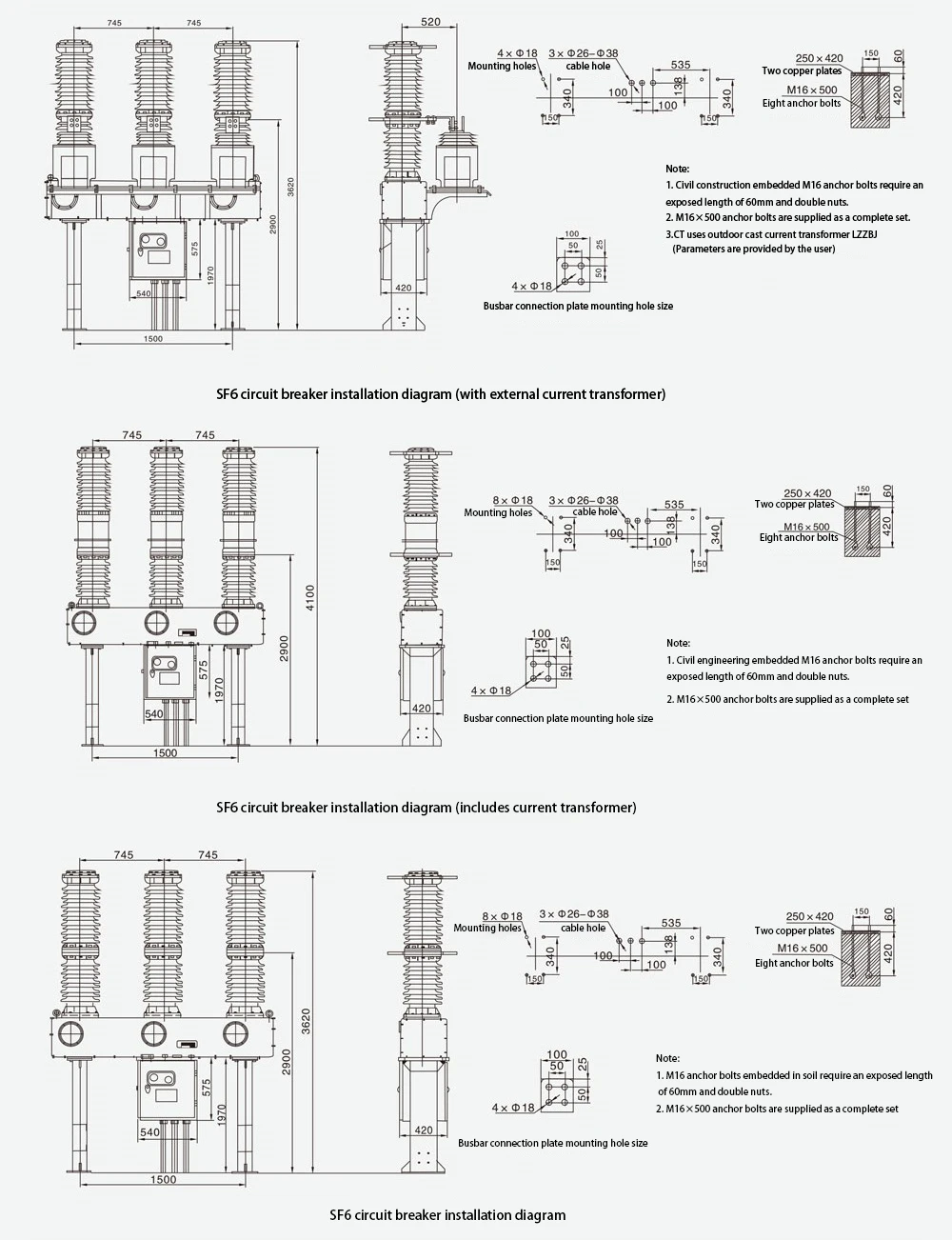

LW36-40.5(W)/T2000-31.5 آؤٹ ڈور سلفر ہیکسا فلورائیڈ سرکٹ بریکر AC 50Hz تھری فیز پاور سسٹم میں ایک برقی آلہ ہے۔ یہ ریٹیڈ وولٹیج اور 40.5KV والے پاور سسٹمز میں کنٹرول اور تحفظ کے لیے موزوں ہے۔ یہ اس کے ساتھ شامل ہے یا بیرونی موجودہ ٹرانسفارمر پیمائش اور تحفظ کے لیے دستیاب ہے۔
ماڈل کا مطلب
تکنیکی پیرامیٹرز
|
پروجیکٹ |
قدر |
|
|
شرح شدہ وولٹیج (KV) |
40.5 |
|
|
شرح شدہ موجودہ (A) |
1600/2000 |
|
|
شرح شدہ موصلیت کی سطح |
پاور فریکوئنسی برداشت وولٹیج (KV) |
95 |
|
بجلی کا تسلسل وولٹیج کا سامنا کرنا (KV) |
185 |
|
|
شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (KA) |
25/31.5 |
|
|
ریٹیڈ آؤٹ آف سٹیپ بریکنگ کرنٹ (KA) |
7.9/10 |
|
|
آؤٹ آف فیز گراؤنڈ فالٹ بریکنگ کرنٹ (KA) |
27.4/34.8 |
|
|
سنگل کیپسیٹر بینک کا ریٹیڈ بریکنگ کرنٹ (A) |
400 |
|
|
درجہ بند آپریٹنگ ترتیب |
O٪7b٪7b0٪7d٪7d.3S-CO٪7b٪7b3٪7d٪ 7dS-CO |
|
|
SF6 گیس ریٹیڈ وولٹیج (MPa) |
0.45 |
|
|
کھلنے کا وقت ایم ایس (ریٹیڈ وولٹیج) |
30 سے کم یا اس کے برابر t سے کم یا 40 کے برابر |
|
|
بند ہونے کا وقت ایم ایس (ریٹیڈ وولٹیج) |
60 اس سے کم یا اس کے برابر t سے کم یا 80 کے برابر |
|
|
ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی ویلیو) |
63/80 |
|
|
شرح شدہ شارٹ سرکٹ دورانیہ (S) |
4 |
|
|
ریٹیڈ شارٹ ٹائم برداشت کرنٹ (KA) |
25/31.5 |
|
|
شرح شدہ چوٹی کرنٹ کا سامنا (KA) |
63/880 |
|
|
مکینیکل لائف ٹیسٹ (اوقات) |
10000 |
|
|
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ 31.5KA/40KA مجموعی بریکنگ ٹائمز (بار) |
20 |
|
|
شرح شدہ موجودہ مجموعی بریکنگ اوقات (بار) |
2000 |
|
|
SF6 گیس کی سالانہ رساو کی شرح (%) |
0 سے کم یا اس کے برابر۔5 |
|
|
SF6 گیس ٹریس نمی کا مواد (V/V) |
150 سے کم یا اس کے برابر |
|
|
سرکٹ بریکر کی بیرونی موصلیت کے رساو کا مخصوص فاصلہ (ملی میٹر/کے وی) |
25 سے بڑا یا اس کے برابر، 31 سے بڑا یا اس کے برابر |
|
|
سرکٹ بریکر وزن (کلوگرام) |
1000 |
|
